梅花刺片防护网

发布时间:2020-11-02
梅花刺片防护网图片1 梅花刺片防护网图片2 梅花刺片防护网图片3 梅花刺片防护网图片4

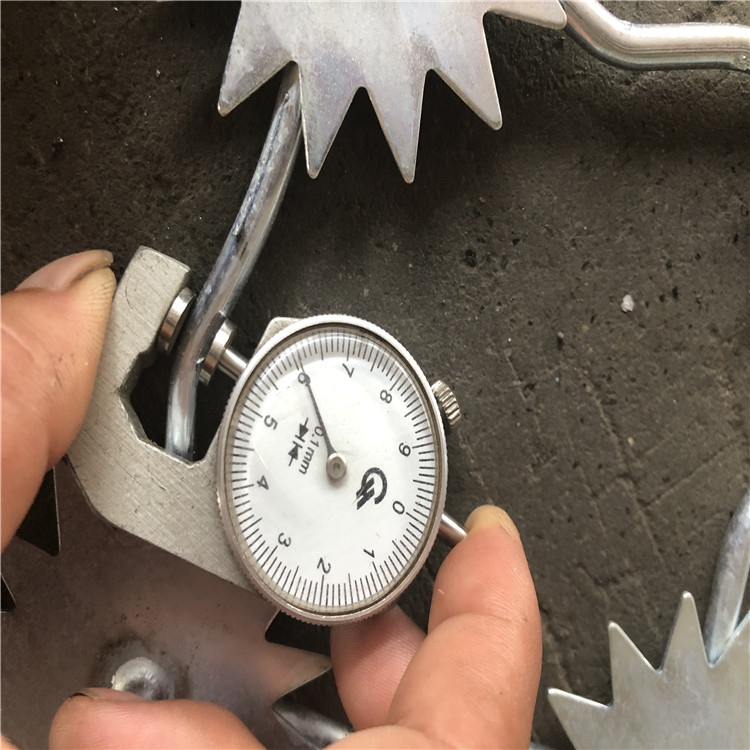

  梅花刺片防护网又名太阳花刺片隔离网,为太阳的后裔单层梅花刺片网,直径不小于7.5cm,刺片厚1.5mm,采用Q235低碳钢板冲压成型。

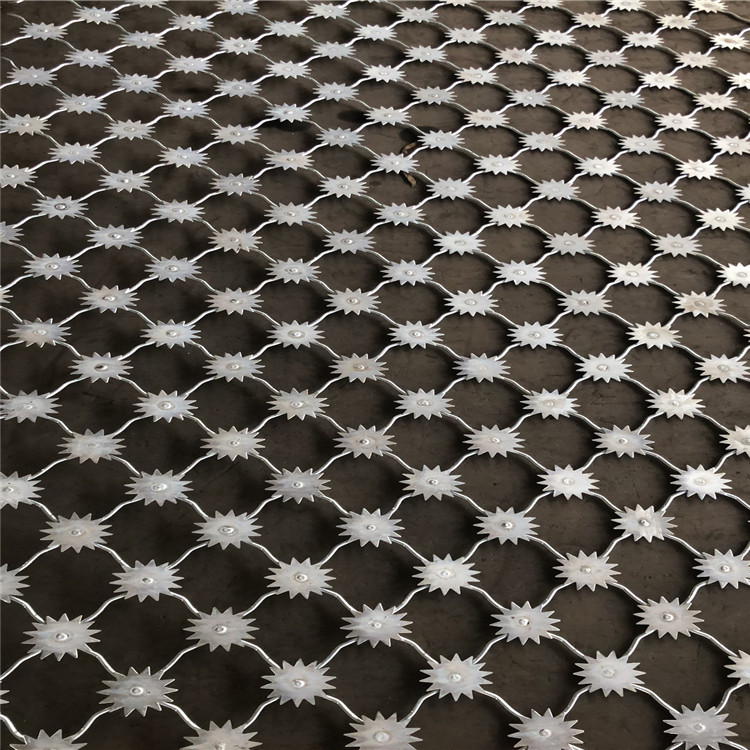

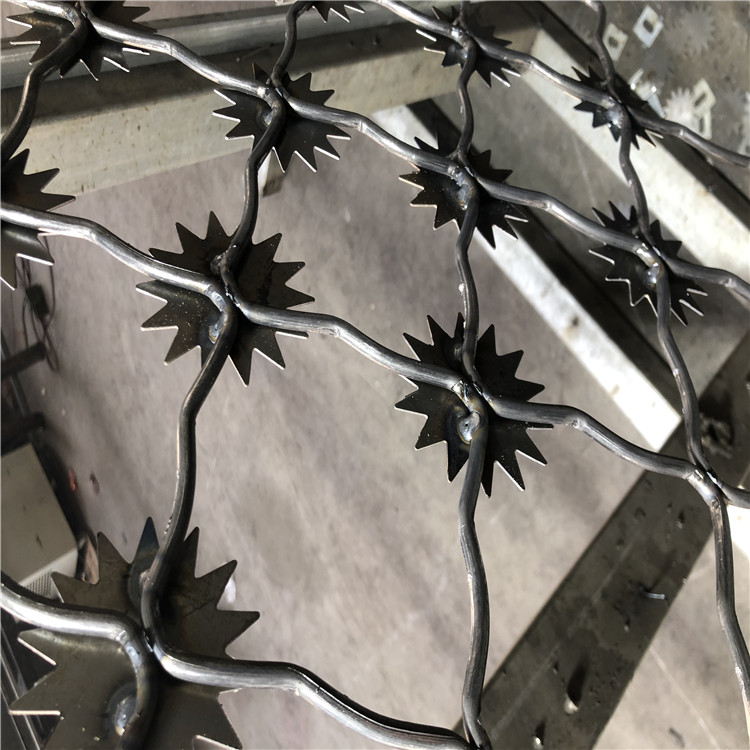

2、梅花刺片防护网网片为菱形网孔,网格尺寸:120mm*110mm(高*宽),网丝直径8mm,采用S195线材高压焊接,每一个焊点附焊梅花刺一个。

3、梅花刺片防护网立柱采用Q235钢管,规格:直径114圆管,壁厚4mm;立柱顶部直接焊接外径140mm、厚度6mm法兰盘方式;预留四只直径16mm丝孔,与电网支架末端法兰盘相对应。立柱法兰盘和支架法兰盘分别整体热镀锌处理。

立柱高4.5米,间距3米,立柱顶端全部做防水处理。每根立柱与法兰盘连接处(与隔离网垂直两面)焊接100mm*80mm*5mm四个三角支撑,大门两侧的立柱支撑筋骨直角边长为120mm*100mm。

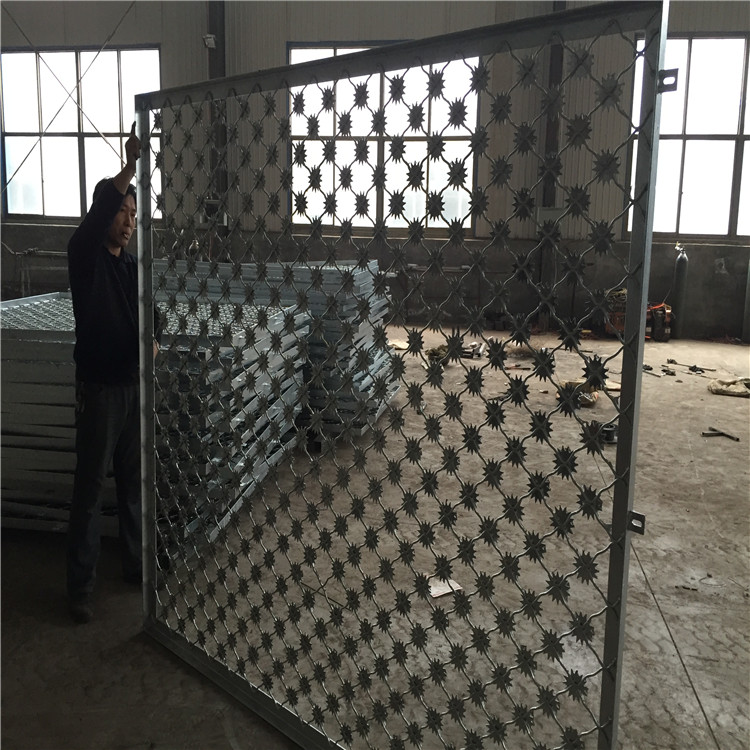

4、梅花刺片防护网单网幅度为3000mm*4500mm,使用边框为50*50*5mm角钢和40*3mm扁铁,将网丝、角钢、扁铁焊为一体;边框与立柱采用螺栓固定边耳式连接,边耳均为60*60*6mm扁铁,边耳螺孔可调,调节距离不小于20mm;边耳固定螺栓为直径14mm*50mm全丝热镀锌安全螺栓、螺母,每片网单边连接点为8个以上。

5、梅花刺片防护网立柱要求整体热镀锌,上锌量不低于300克,可做雾化试验(附检测报告),隔离网整体镀锌在内陆自然环境下,锌层要求使用不低于10年。
