梅花刺片隔离网

发布时间:2020-08-27
梅花刺片隔离网图片1 梅花刺片隔离网图片2 梅花刺片隔离网图片3 梅花刺片隔离网图片4

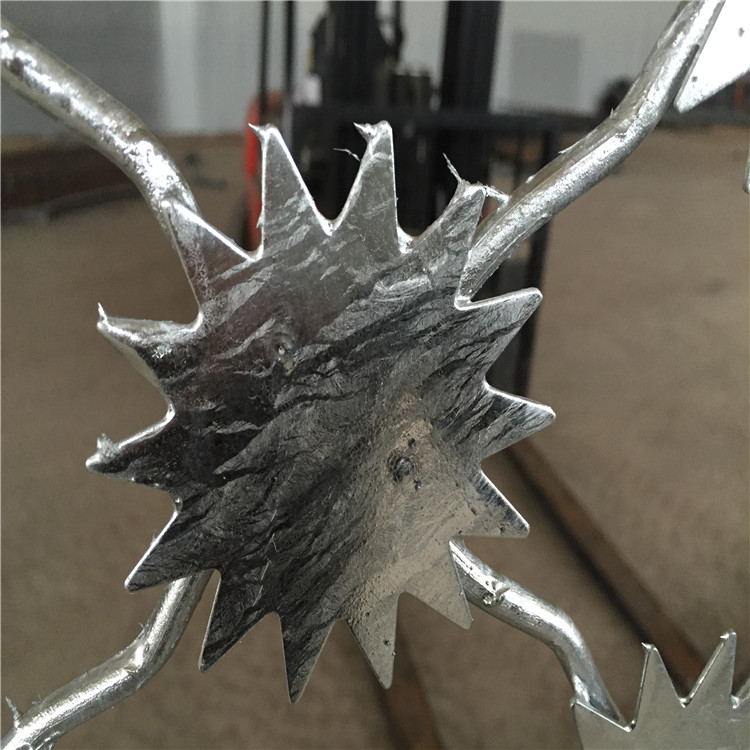

1梅花刺防冲隔离网为单层梅花刺片网,直径不小于7.5cm,刺片厚1.5mm,采用Q235低碳钢板冲压成型。

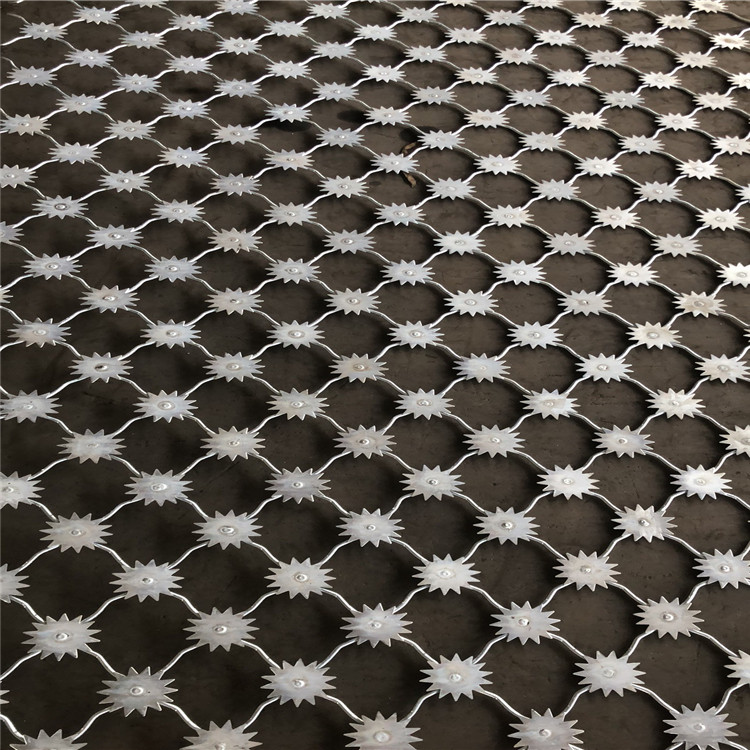

2、网片为菱形网孔,网格尺寸:120mm*110mm(*),网丝直径8mm,采用S195线材高压焊接,每一个焊点附焊梅花刺一个。

3、立柱采用Q235钢管,规格:直径114圆管,壁厚4 mm;立柱顶部直接焊接外径140 mm、厚度6 mm法兰盘方式;预留四只直径16mm丝孔,与电网支架末端法兰盘相对应。立柱法兰盘和支架法兰盘分别整体热镀锌处理。

立柱高4.5米,间距3米,立柱顶端全部做防水处理。每根立柱与法兰盘连接处(与隔离网垂直两面)焊接100mm*80mm*5mm四个三角支撑,大门两侧的立柱支撑筋骨直角边长为120mm*100mm

4梅花刺防冲隔离网单网幅度为3000mm*4500mm,使用边框为50*50*5mm角钢和40*3mm扁铁,将网丝、角钢、扁铁焊为一体;边框与立柱采用螺栓固定边耳式连接,边耳均为60*60*6mm扁铁,边耳螺孔可调,调节距离不小于20mm;边耳固定螺栓为直径14mm*50mm全丝热镀锌安全螺栓、螺母,每片网单边连接点为8个以上。

5梅花刺防冲隔离网立柱要求整体热镀锌,上锌量不低于300克,可做雾化试验(附检测报告),隔离网整体镀锌在内陆自然环境下,锌层要求使用不低于10年。

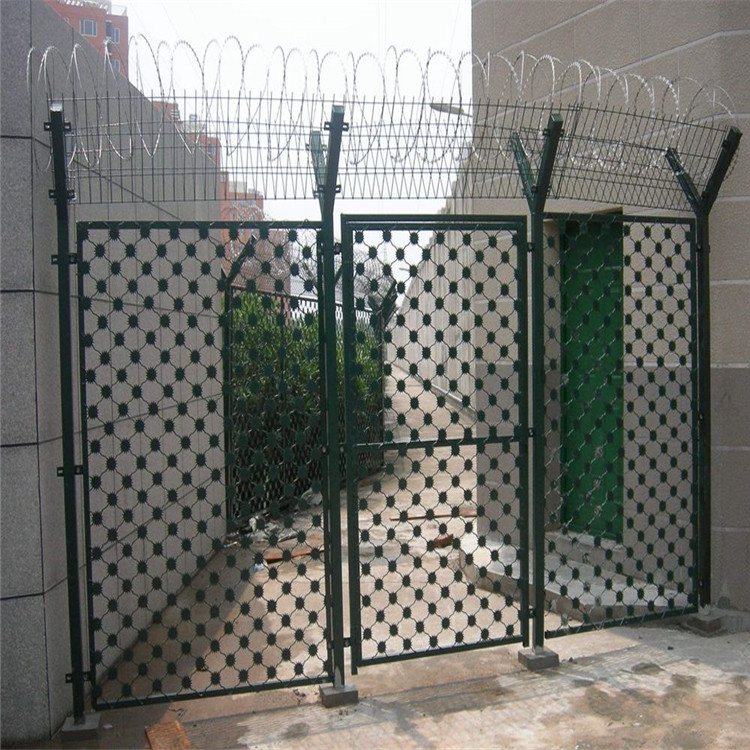

6、电动钢闸门外框采用60mm*60mm*3mm(厚)方钢,内框与网片边框相同,门扇规格为5*3*2(高*宽),每单扇门中间加50*50*2mm横衬方管,对开、平移。

7、蛇腹型刀刺网由锐利尖角刀片和芯线组成,刀刺、刀型整齐、刀片锐利、排列均匀致密、连接牢固。

8、刀刺网BTO-22刀型,刺圈直径600mm,芯丝直径2.5mm304不锈钢丝,排列密度不小于10/每米,相邻每圈间距不大于15cm,刀片为304不锈钢板冲压的尖锐菱形,刀长21mm、宽15mm,厚0.5mm,扎丝用1.2mm304不锈钢丝,固定拉丝采用8号镀锌铁丝。

9、大门承重轮采用¢100轻轨地轮,齿条采用国标1.3厚锰钢板材制作,地轨采用国标YB222-63轻轨,(18KG)。

大门上轨采用120 mm *100 mm *8 mm槽钢制作,每扇门扇顶部至少有两处针对门扇的固定点。

10梅花刺防冲隔离网开门机采用知名品牌,具有本地模拟控制、远程平台控制、本地遥控控制等功能。

开门机所用电机为无刷电机,无级变速,功率匹配恰当;具有任意点位启动、任意点位停止、频繁反向操作、使用寿命长等特点。
