桥下安全防护围栏

发布时间：2021-09-03

桥下安全防护围栏用以高速铁路隧道墩高3米及左右旱桥地区的铁路线封闭式。1、桥底下安全防护安全围栏关键构成:

混凝土结构立杆不锈钢丝网片安全防护安全围栏由∶混凝土结构立杆、不锈钢丝网片及联接构件构成，安全防护高宽比1.8m。2、立桩︰

立杆选用C30刚筋预制混凝土，横截面规格120mm*120mm，高宽比2.5m。预制构件立时预埋四个t 12mm圆洞，安装时根据丝杆固定不动两边联接板。

3、不锈钢丝网片︰

不锈钢丝网片选用Q235矩管外框，规格型号30mm*50mm，矩管薄厚2.0mm;内部网丝选用HPB300 t 4.0mm高线冷拔钢丝，规格型号75mm*150mm。

4、联接板与地脚螺栓︰

立杆联接板、钢丝网联接板选用90°折角Q235厚钢板，薄厚4.0mm，依据不一样应用部位分A、B二种方式。联接板与地脚螺栓均选用Q235钢，并热镀锌解决，热镀锌量270g/m2.

联接板的精密度规定∶长短偏差≤1.0mm，总宽偏差≤0.5mm，薄厚偏差≤0.5mm，孔洞部位误差≤1.Omm。5、防腐蚀解决∶

不锈钢丝网片及栅栏门的钢丝网成型后应总体热镀锌并开展热浸塑（或静电喷塑）解决，热镀锌量27Og/m2，浸塑薄厚0.8mm ~ 1.2mm，色调采用墨绿。镀层应匀称，色调一致，表层光洁，无流柱，滴瘤、粉泡、漏铁等缺点。

桥下安全防护围栏生产制造精密度规定∶长短偏差≤2.5mm，高宽比偏差≤3.0mm.

桥下安全防护围栏平面度规定∶突起或凹下去值≤5.0mm。

冷拔钢丝热镀锌前直经偏差≤0.06mm。焊接网片孔偏差≤3.0mm.

焊接网片联接板时，联接板电焊焊接部位应严控在设计方案部位，其部位偏差≤1.5mm。

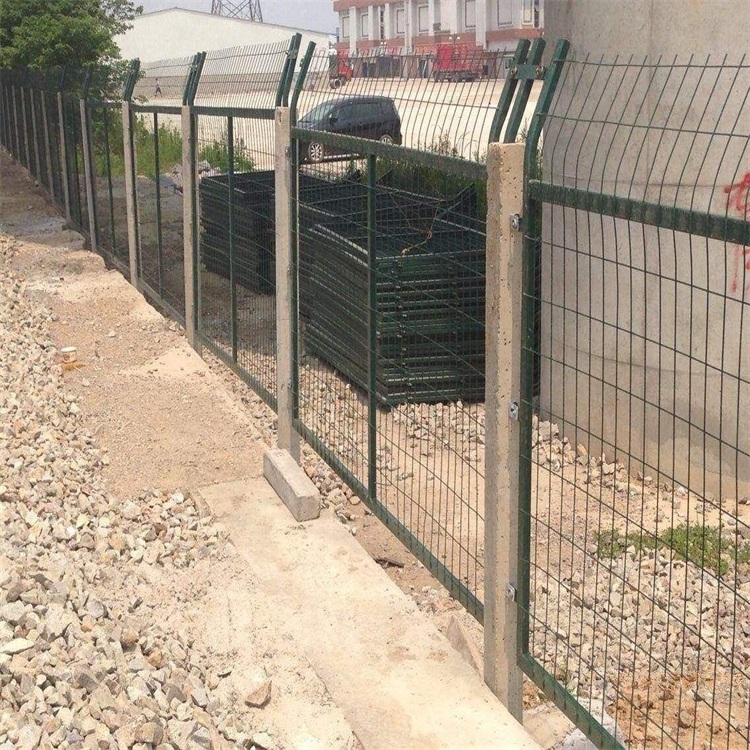

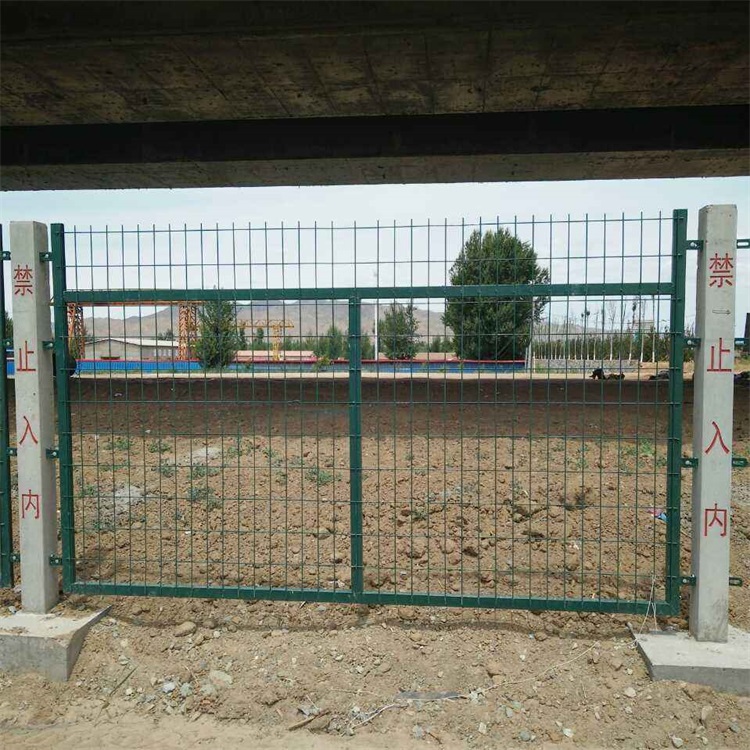

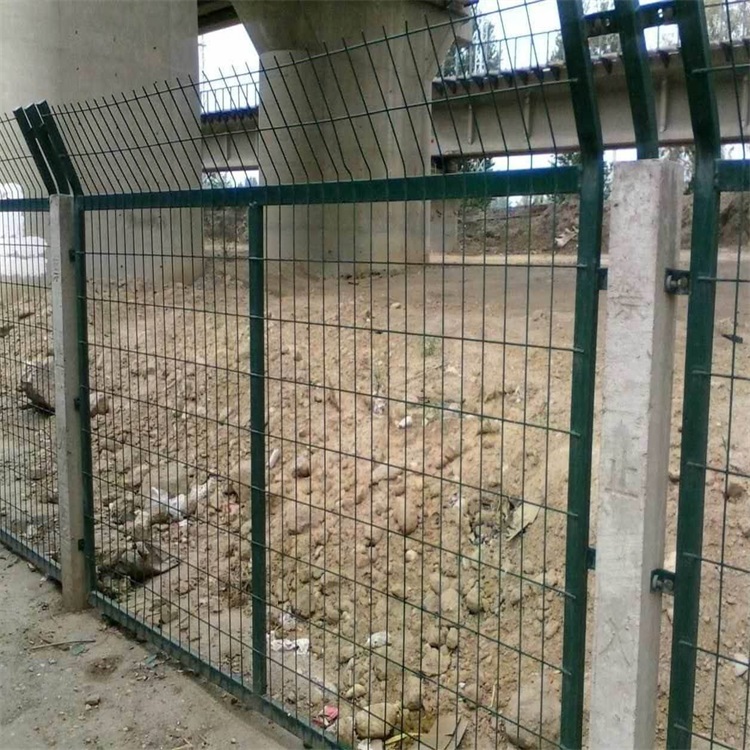

工程案例
