桥下防护栅栏的组成
桥下防护栅栏是用在铁路通线俩侧的栅栏是根据铁路线路防护栅栏通线(2012)8002标准来生产制作的,铁路防护栅栏的金属网片规格为2760*1797mm、丝径为4.0mm、网孔为75*150mm、边框为Q235材质的30*50*2.0mm矩管,然后加工成型后整体热镀锌浸塑进行防腐处理。浸塑矩形管铁路防护栅栏
桥下防护栅栏技术规格要求
1、桥下防护栅栏主要组成:

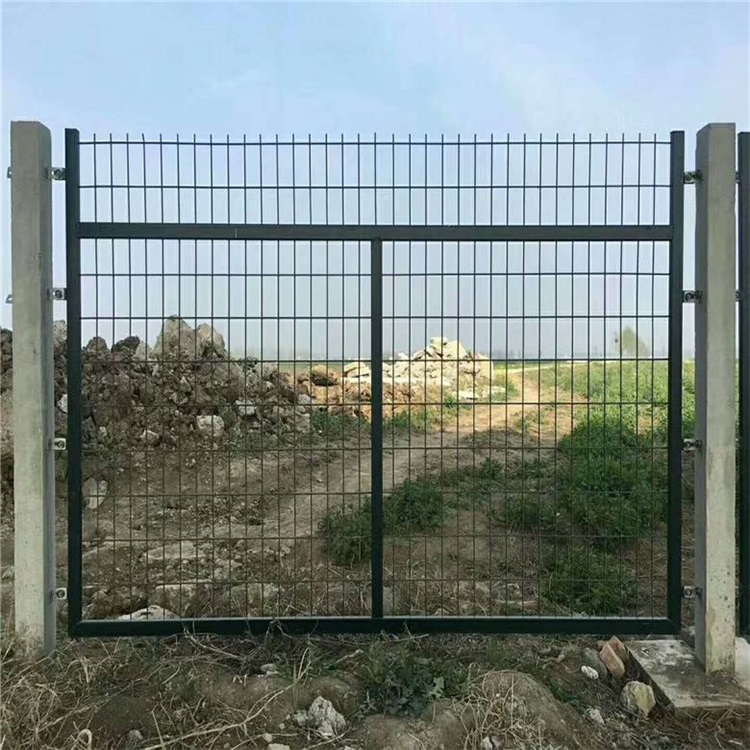

钢筋混凝土立柱金属网片防护栅栏由:钢筋混凝土立柱、金属网片及连接部件组成,防护高度1.8m。
2、立桩:
立柱采用C30钢筋混凝土预制,截面尺寸120mm*120mm,高度2.5m。预制立时预留四个¢12mm圆孔,安装时通过螺杆固定两侧连接板。
3、桥下防护栅栏金属网片:

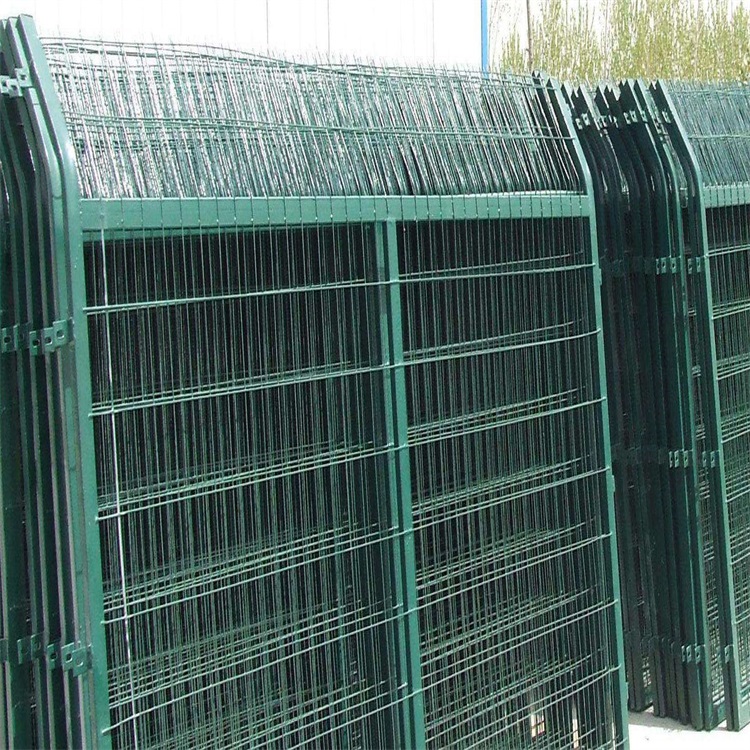

金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用HPB300 ¢4.0mm高线冷拔钢丝,规格75mm*150mm。
4、连接板与螺栓:
立柱连接板、网片连接板采用90°折角Q235钢板,厚度4.0mm,根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢,并镀锌处理,镀锌量270g/m2。
连接板的精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。
5、防腐处理:
桥下防护栅栏金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑(或喷塑)处理,镀锌量270g/m2,浸塑厚度0.8mm~1.2mm,颜色选用墨绿色。涂层应均匀,颜色一致,表面光滑,无流柱,滴瘤、粉泡、漏铁等缺陷。
