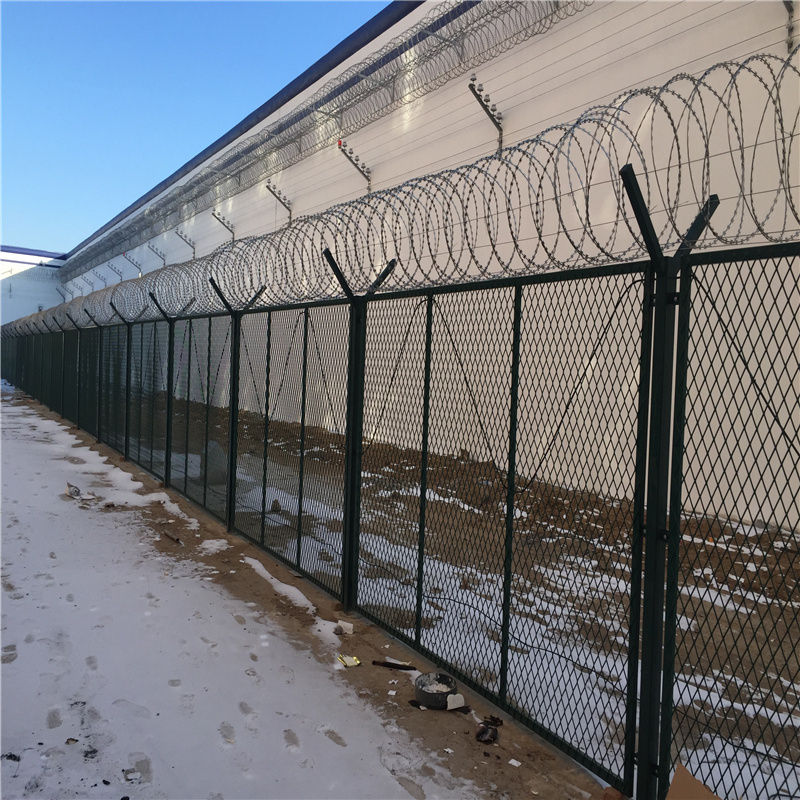

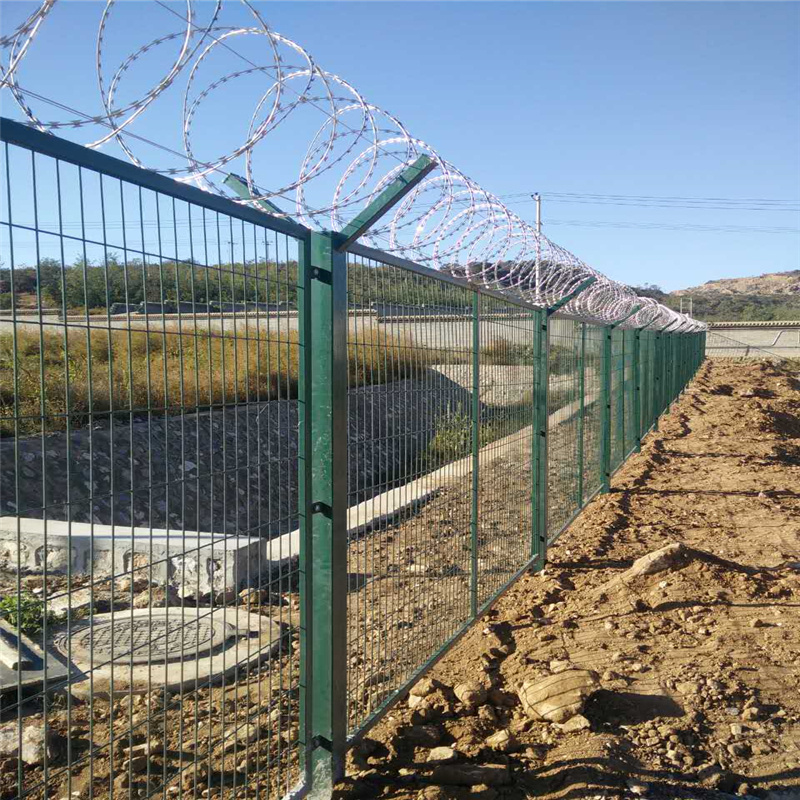

刺丝滚笼隔离网的尺寸
刺丝滚笼隔离网的尺寸:
刺丝滚笼隔离网立柱: 80mmX80mmX s. 0m热镀锌方钢管,地上高度4500m,地下高度700mm (需加横筋固定) ,立柱采用 Q235方管,立柱顶部戴方帽,厚度5cm。
刺丝滚笼隔离网网片:宽2500mm、 高200mm,分上下二层结构,总高4米;上下层之间边耳连接,根据需要做加强折弯,确 保网片不变形。
刺丝滚笼隔离网网孔及丝径:高纯度合金低碳钢,网丝直径: 5. 0mm (浸塑前)。
规格:50mX100mm,横筋中5.0mn+纵筋中5.0mm。
网片固定框:40X30X2.0m热镀锌方钢管。每网片框增加一道方管垂直中称。
连接边耳:30mX30mmX4.0mm。
刺丝滚笼隔离网v型支架:约90度角,长度300-350m,采用40mX 40mmX 2.0m空心方钢,顶部需加防水盖。
刺丝滚笼隔离网v型托网:同钢网片规格,但不少于二道加强折弯。
刀刺圈: BT0- -22型,304不锈钢材质,蕊丝直径2. 5mm。刀长22mm,刀宽15mm, 厚度0.5mm,刀间距35mm。双螺旋,直径 中500mm,密度10圈/米,圈距排列均匀,相邻每圈间距不大于100m。
检测门:约4个,安装位置现场确定。高2000mX宽1200mm,边框为方管50mmX 25mX2.0mm;表面热镀锌,浸塑(墨绿色) ,中 间加横撑,挂锁装置。
混凝土基座: 400mmX 400mX 500mm,
