框架焊接隔离栅的设计原理
框架焊接隔离栅作用安装于隔离场所,接收来自危险区的信号输出隔离信号到隔离区或危险区。由于隔离栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口,因此无论控制室设备处于正常或故障状态,框架焊接隔离栅都能确保通过它传送给现场设备的能量是本质隔离的。

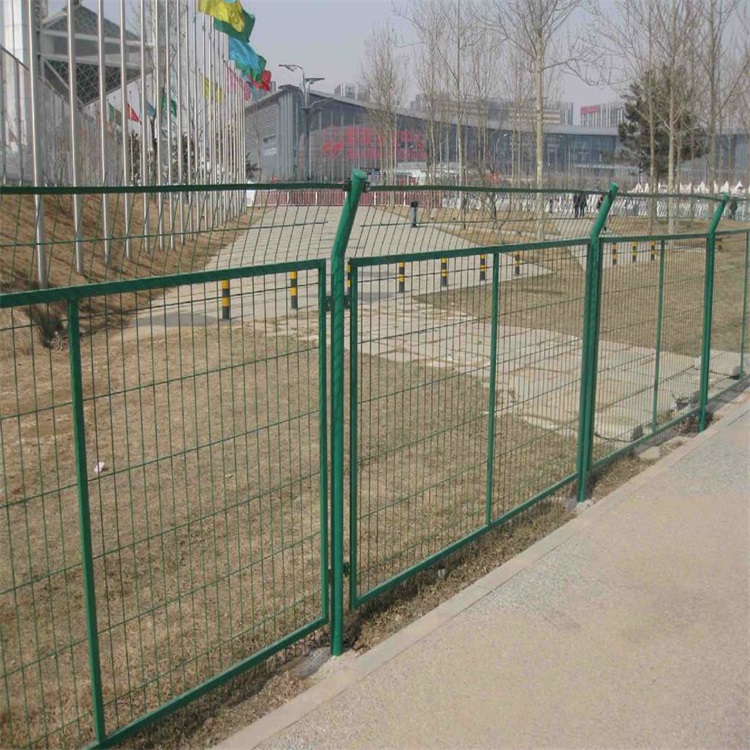

框架焊接隔离栅立柱使用直径48*3*2266mm的圆管,电焊网片加工尺寸为2880*1816mm,顶部在246mm处一次折弯形成拐角,每隔8组隔离栅就在立柱侧面使用40*40*3*1910mm的角钢作为斜撑,立柱顶部使用直径55mm的钢帽焊接,连接钢板左右两侧各5个,边耳尺寸66*30*3mm,连接螺栓使用大半圆头方颈螺栓M8*30,垫圈φ8,防盗垫圈φ8,螺母M8,角钢勾花网配件厂家斜撑与圆管立柱使用抱箍连接,斜撑与抱箍首先焊接成整体,然后采用镀锌后浸塑的防腐形式处理。
框架焊接隔离栅使用φ4mm的低碳钢丝制造,施焊前要求各单体矫正平直并去毛刺及锈迹,焊接部位要求过渡圆滑、无焊渣、虚焊、气孔等缺陷,靠前层热浸锌镀锌量要求插接格栅板厂网片是90克每平米,连接件为120克每平方米,立柱横梁为270克每平方米,第二层非金属镀层可为聚乙烯或聚酯,聚乙烯材料厚度为网片增加0.3mm,其他为0.4mm聚酯材料,紧固件可为一层热浸镀锌上锌量350克每平米。

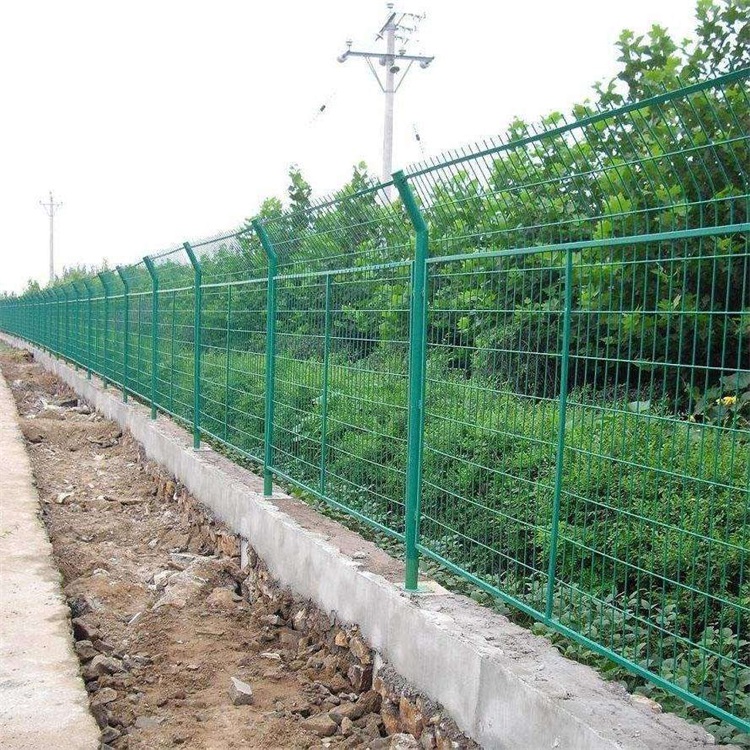

框架焊接隔离栅镀层均匀光滑、连续、无肉眼可分辨的小孔、空间、空隙、裂缝、脱皮、及其他有害缺陷,镀层附着良好,等现象。安装框架焊接隔离栅时使用300*300*500mm的混凝土基础,基础内置φ16的钢筋固定。
