钢筋混凝土立柱金属网片防护栅栏的组成
发布时间：2020-10-10
浏览次数：

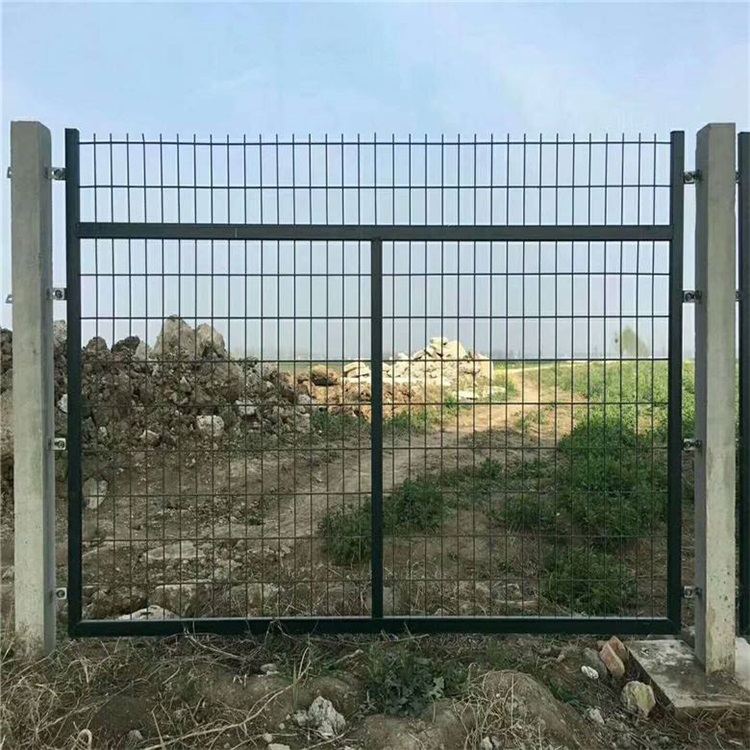

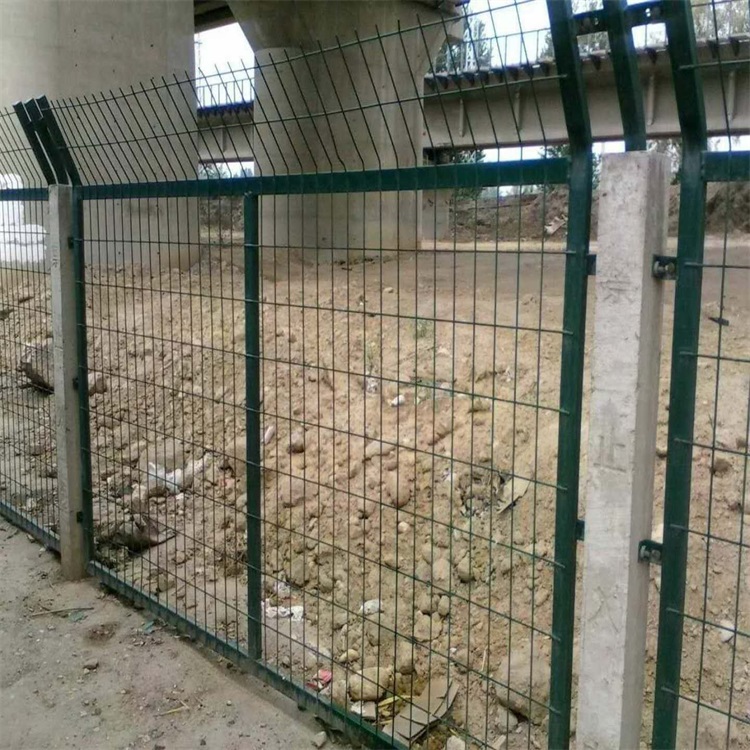

钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成．防护高度1.8m
1.立柱
立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，高度2.2m．预制立柱时，于顶部中间位置预留42mm×42mm方孔，深度l50mm，现场安装时插入带连接板并封口的Q235方管，并用封水材料填充缝隙，方管规格40mm×40rn rn，厚度2 5mm．矩管插入端长度150mm．外露部分向外折角30度，垂直同度300mm。在立柱相应位置预留三Φ12mm圆孔，安装时通过螺杆固定两侧连接板．
2.铁路防护栅栏金属网片
金属网片采Jfl0235短管边框，规格30rrm×50mm，矩管厚度2.0mm：内部网丝采用PB300 Φ6.5mm高线钢丝冷拔加工，规格75mm×150mm（Φ4.Omm），上部向外折角30'，垂直高度300mm.
3.钢筋混凝土立柱金属网片防护栅栏连接板与螺栓
立柱连接板，网片连接板采用90度折角Q235铜板，厚度4.Omm，根据不同使用位置分A. B.C三种形式。
连接板与螺拴均采用Q235钢，并镀锌处理，镀锌量270g/m2.
