监狱焊接刀片刺网的规格参数
发布时间:2021-05-25
浏览次数:
监狱焊接刀片刺网立柱:80mm×80mm×3.0mm热镀锌方钢管,地上高度4000mm,地下高度800mm(立柱底部需穿孔加横筋固定)。
监狱焊接刀片刺网网片:宽2500mm、高2000mm;分上下两层结构,总高4米;上下层之间边耳连接,确保网片不变形。
监狱焊接刀片刺网网孔及丝径:高纯度合金低碳钢直线型刀刺圈:BTO一22型,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。
监狱焊接刀片刺网网片规格:50mm×100mm,横筋与竖筋夹角60度角或120度角,直线刀片刺网横筋及竖筋与边框夹角互为60度角或120度角;横筋Ф4.0mm+纵筋Ф4.0mm 。
监狱焊接刀片刺网网片固定框:40×20×2.0mm镀锌方钢管。每网片框增加一道方管垂直中称。

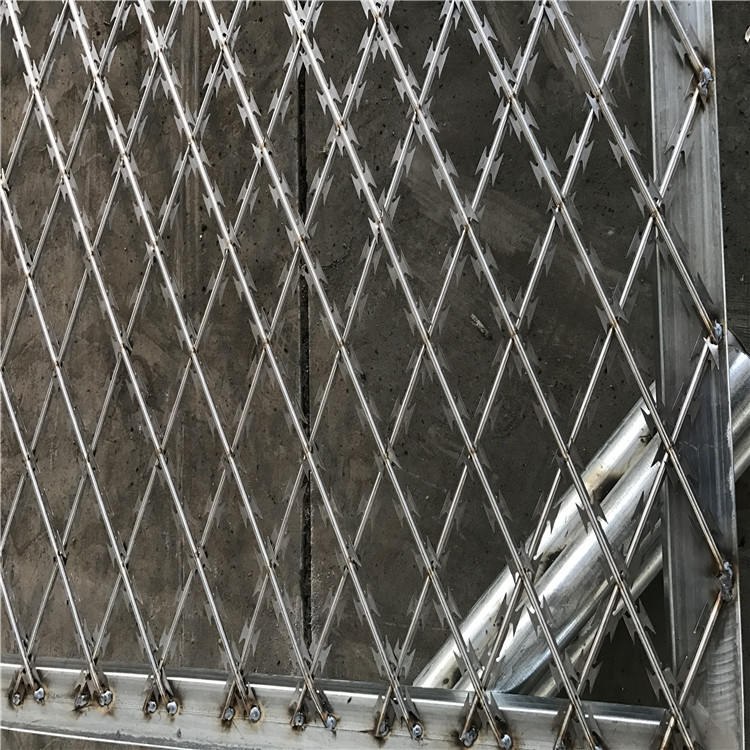

监狱焊接刀片刺网固定边框与刀片焊接网通过两边方钢焊接连接,刀片焊接网居于固定边框中间线,两连接方钢与刀片焊接网焊接于固定边框中央;连接方钢尺寸:15mmX2.5mm(塑后)。
监狱焊接刀片刺网与网片固定框居中焊接,所有焊点与固定边框满焊连接,焊点光滑牢固、片网平整,同时要求保证每个焊点具备高度的抗剪力。
