铁路专用刺丝滚笼技术规格要求
发布时间：2023-07-14
浏览次数：
刺丝滚笼技术规格要求
1、剌丝滚笼采用刀片剌绳绕圈后相临两圈每隔120°用剌丝连接卡固定，张开后形成蛇腹网状；闭合后刀片剌绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
2、刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。

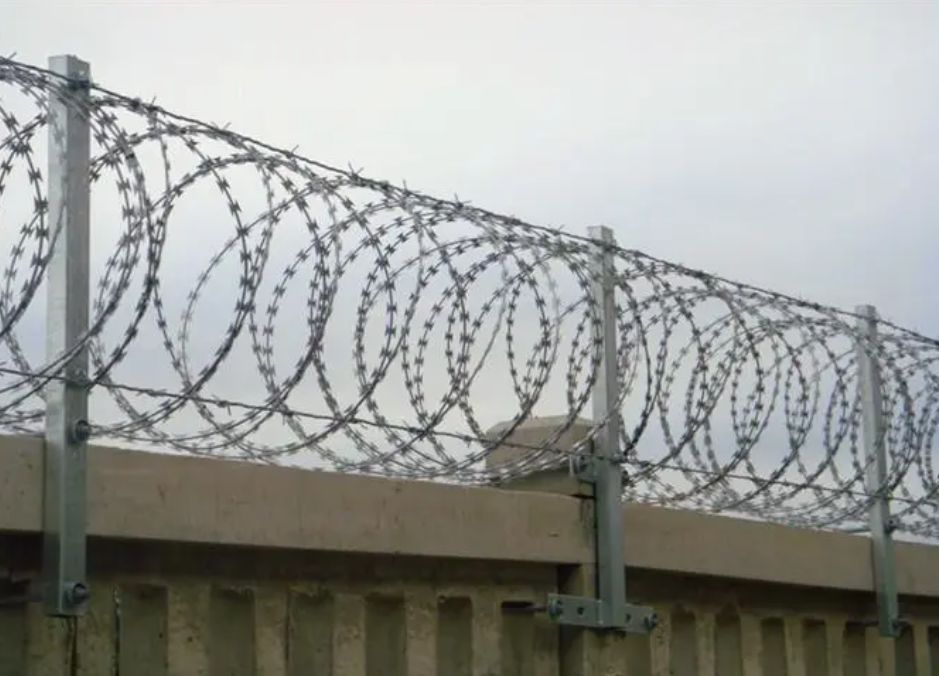

3、剌丝滚笼由剌丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置于立柱上部，支架与防护栅栏采用支架抱箍连接。 对于已安装金属网片的防护栅栏，刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。
4、刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为5cm，特别注意错台单元地段的防护栅栏刺丝滚笼的下缘距离防护栅栏上缘的垂直距离为5cm，最大距离不能超过10cm。
5、支架用抱箍固定于立柱和上槛的线路内侧，跨度为3m的防护栅栏中部设置一处加密支架。钢筋混凝土防护栅栏支架长度不得小于73cm，下部固定长度为28cm，钢防护栅栏支架长度不得小于50cm，下部固定长度为15cm，每根支架在立柱上需最少上下2排固定点。
6、纵向拉筋、冷拔钢丝、支架抱箍、支架等均需要热镀锌处理，镀锌量270g/㎡。
