监狱Y型柱隔离网墙的具体技术参数

发布时间:2020-06-20 浏览次数:

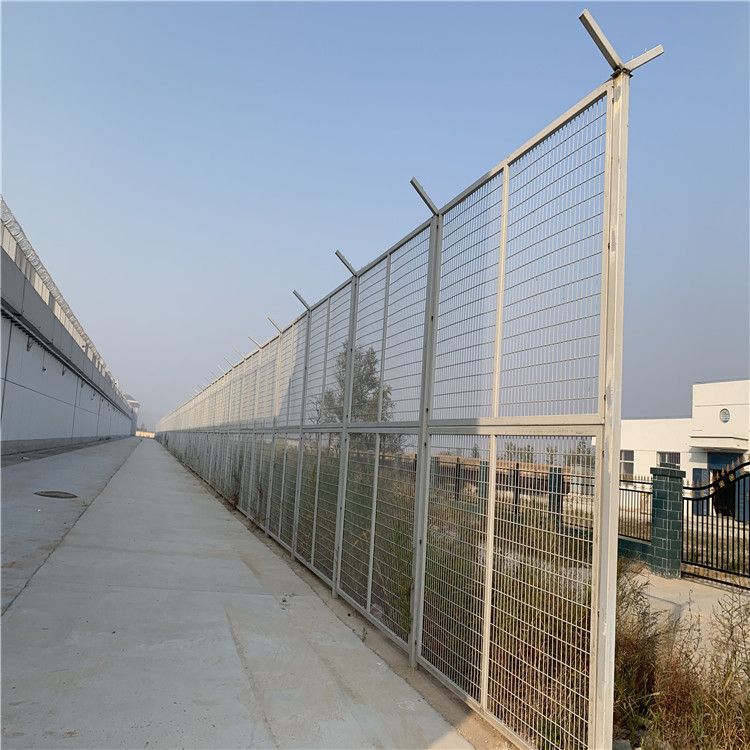

监狱Y型柱隔离网墙是一种新型防护网,由锐利尖角镀锌钢板或不锈钢薄板做刀片,钢丝做芯线组合而成的防护器材该产品具有吓阻、防翻越等效果,材质坚硬,高强度,高张力,造型设计独特,不宜触摸,因而能达到好的防护隔离效果。还具有施工简便,经济实用等优点。

监狱围墙内外均要设置防攀爬隔离网,监狱Y型柱隔离网墙应采用热镀锌+表面喷涂双重防腐处理,设计耐腐蚀年限应不少于10年。

热镀锌浸塑方形立柱:100mm×100mm×2.5mm热镀锌方钢管,4.5米高钢网墙地上高度4000mm,3.5米高钢网墙地上高3000mm,地下预埋-5mm*200mm*200mm+4mm*240mmɸ18mm螺杆。

监狱Y型柱隔离网墙网片:5米高钢网墙宽2500mm(两立柱中心距离)、高4000mm,正中加一根40mm*20mm*2mm横担;3.5米高钢网墙宽2500mm(两立柱中心距离)、高3000mm,正中加一根40mm*20mm*2mm横担。

网孔及丝径:热镀锌:BTO一22型,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。

网片规格:50mm×100mm菱形网孔,横筋与竖筋夹角60度角或120度角。

网片固定框:40×20×2.0mm热镀锌方管。

连接边耳:30mm×30mm×2.0mm。

连接方钢尺寸:15mmX2.5mm(塑后)。

监狱Y型柱隔离网墙V型支架:约90度角,长度300-350mm,采用60mm×60mm×2.0mm空心方钢,顶部需加防水盖。

V型托网:同钢网片规格,但不少于二道加强折弯。

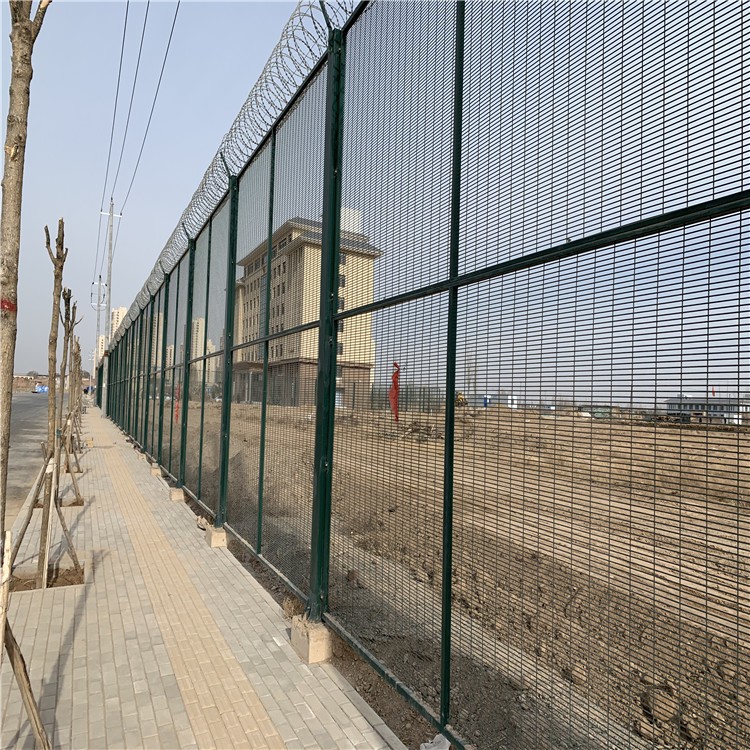

顶部刀刺圈:BTO一22型,304不锈钢材质,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。双螺旋,直径φ500mm,密度10圈/米,圈距排列均匀,每米布少于10圈。

监狱Y型柱隔离网墙大门:宽3600mm×高3000mm13套,宽1500mm×高2000mm4套。边框为方管50mm×25mm×2.0mm;表面热镀锌,喷塑(墨绿色),中间加横撑,挂锁装置。

混凝土基座:不小于400mm×400mm×600mm,标号C25,保证立柱稳固不摇晃。若立柱不稳固,由供应商加大基座或增加支撑固定至立柱稳固为止。挖基础、基础土方由供货方按采购方要求处理。

    固定边框与刀片焊接网通过两边方钢焊接连接,刀片焊接网居于固定边框中间线,两连接方钢与刀片焊接网焊接于固定边框中央。刀片焊接网与网片固定框居中焊接,所有焊点与固定边框满焊连接,要求焊透率100%,焊点光滑牢固、片网平整。
