建筑爬架走道板的实施方案
发布时间：2020-05-21
浏览次数：

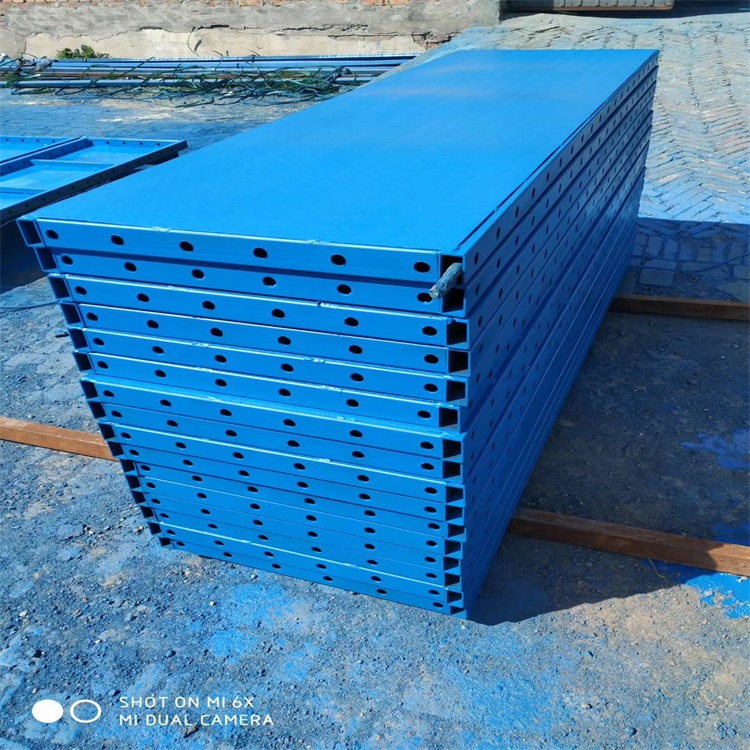

建筑爬架走道板的技术的目的在于提供一种结构简单、装拆方便的爬架走道板。其技术方案如下：爬架走道板，包括支撑板主体，所述支撑板主体具有支撑部，支撑板主体底部连接有横梁，横梁上转动连接有锁紧块，锁紧块与所述支撑部之间存在间隔，所述横梁在靠近所述锁紧块处设有限位装置。锁紧块具有锁紧部和转动部，锁紧部与支撑部之间存在所述间隔，所述限位装置包括与所述转动部形状相对应的限位块，转动部具有止动部和圆弧部，所述止动部与所述圆弧部相衔接，所述止动部抵在所述限位块上。所述锁紧块、限位块均成对设置，锁紧块设于靠近所述横梁的两端处。所述支撑板主体包括第一支撑板和第二支撑板，所述第一支撑板具有第一肋板，第二支撑板具有第二肋板，第一肋板与所述第二肋板相对设置，所述横梁一端与所述第一肋板相固接，另一端与所述第二肋板相固接；第一支撑板通过所述横梁与所述第二支撑板相连接。所述第一肋板、第二肋板分别与对应的所述锁紧部相接触。第一支撑板还具有第三肋板和第四肋板，第二支撑板还具有第五肋板和第六肋板，第三肋板具有第三伸出部，所述第四肋板具有第四伸出部和第四连接部，连续循环建筑爬架走道板的安装就完成了。
