建筑工地施工平安防护网内部结构(2)
桁架导轨式,建筑工地施工防护网的设计及平面布置设计要求桁架导轨式建筑工地施工平安防护网自4层顶开始搭设,逐层提升,爬架网使用为6~37层。正立面因有斜柱,自9层顶以下1.3m处开始搭设。结构施工时提升需满足上层扎筋立模、下层拆模、周转材料的施工防护及操作需要;结构施工到37层后,可高处拆除。立面设计及材料选择升降点处爬架网架体立面为定型加工的主框架。
桁架导轨式,建筑工地施工防护网综合施工技术及方法桁架导轨式建筑工地施工平安防护网由架体、升降承力结构、防倾防坠装置和动力控制系统四部分构成。架体部分,提升点处设置竖向主框架,竖向主框架底部由水平支承桁架相连;动力控制系统采用单轨吊车,并固定在架体上同时升降,避免频繁摘挂。经综合分析本工程特点与难点,桁架导轨式爬架网是适合本工程的外架形式。

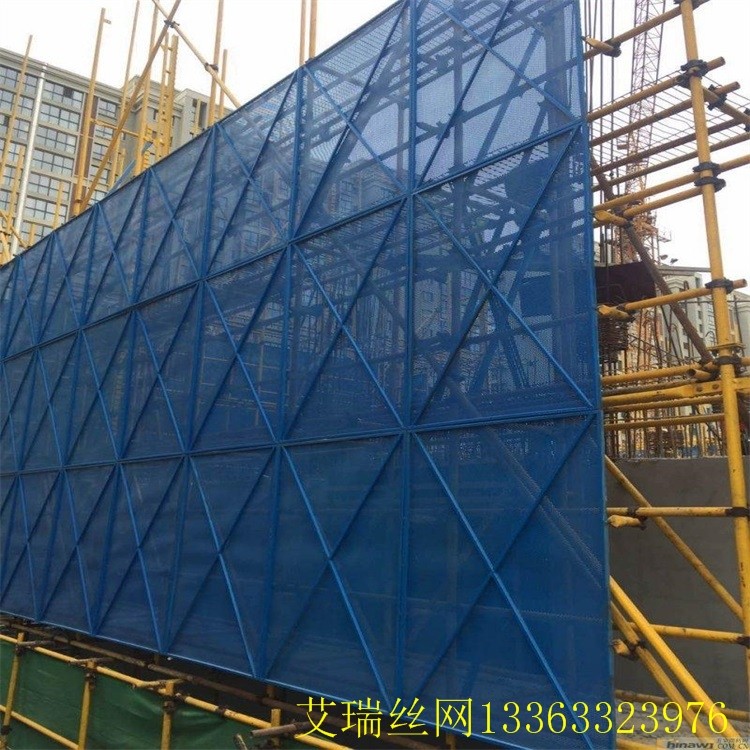

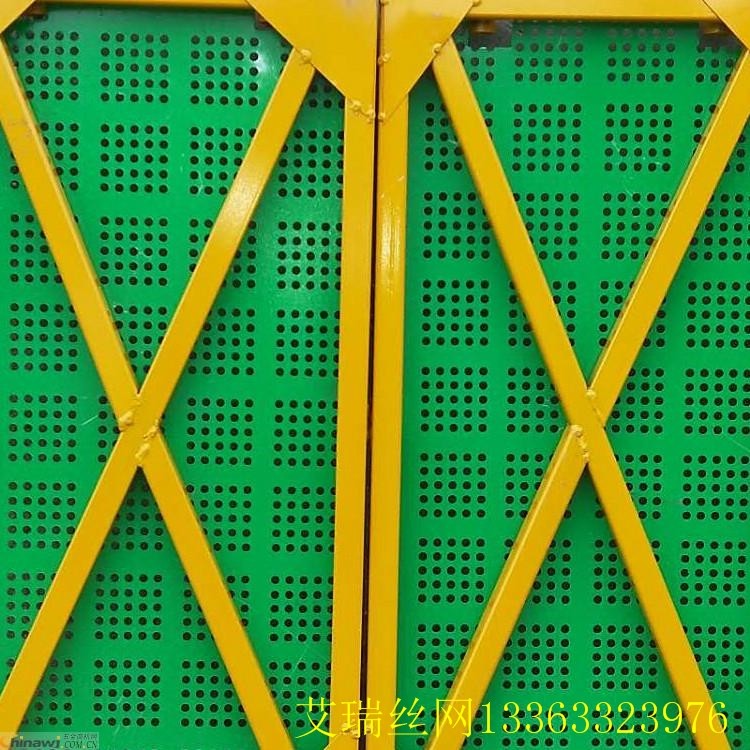

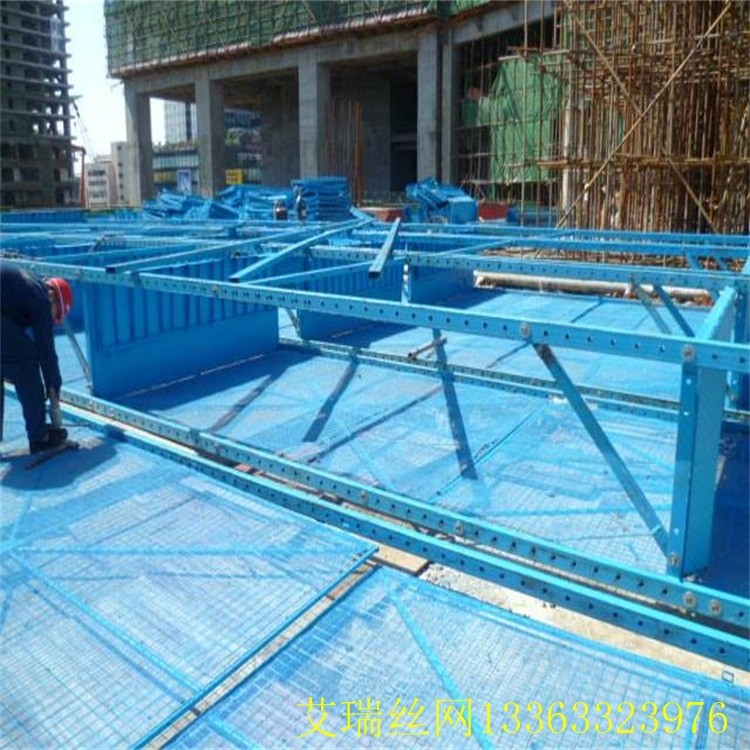

组装平台外立檐距爬架网内排立杆300mm,外立檐设1.5m高防护拦杆,稳固且能承受3kN/m2的均布荷载。安装平台搭设示意主框架外防护钢管架搭设基本尺寸及注意事项立杆纵距不大于1.50m,大横杆步距1.50m,架宽0.9m。相邻大横杆接头应布置在不同立杆纵距内。
建筑工地施工平安防护网与施工电梯关系在主体结构施工时,施工电梯始终在爬架网下面;主体结构施工到37层后,施工电梯处的爬架网拆除。桁架导轨式爬架网的安装与拆除爬架网安装流程:提升底座及主框架安装→主框架外防护钢管架搭设→升降承力结构安装→动力及控制系统安装。提升底座及主框架安装在组装平台上组装桁架导轨式爬架网。
每套爬升机构安装4根斜拉钢丝绳,安装于爬架网1个横梁和2个横梁上。左右主框架内外立杆各拉结两根斜拉钢丝绳,一端装于花篮螺栓(M24型)上,花篮螺栓利用销轴(覫20×70)装于横梁上且花篮螺栓中心长度调整适中;斜拉钢丝绳另一端缠绕于主框架上,禁止缠绕在棱角上,利用绳卡固定斜拉钢丝绳两端或斜拉钢丝绳与花篮螺栓预先编插连接(表1)。安装时绳卡方向为同一方向U形头在钢丝绳副绳头一端。
拐角、斜道平台口处的脚手板应与横向水平杆连接可靠,防止滑动。建筑工地网底层脚手板宜采用木脚手板铺设,其缝隙小于5mm。在操作层外排架处,利用木板、胶合板等搭设挡脚板,其高度以150~200mm为宜。挡脚板设置于外排架安外侧,挡脚板应垂直于脚手板、高度一致,对接缝设置于立杆处,利用10号铁丝与立杆固定。
